En électronique, l’assemblage doit garantir la fiabilité des composants dans des environnements exigeants — humidité, chaleur, vibrations, cycles thermiques — tout en tenant des cadences de production élevées. Syneo accompagne les fabricants sur toute la chaîne, du collage industriel à la dépose et au dosage de précision de vos résines, de la protection des cartes jusqu’à la fabrication des modules de cartes à puce.
Les enjeux de l'assemblage électronique
Sur un circuit, un adhésif remplit rarement une seule fonction : il colle, protège, isole, dissipe la chaleur, assure un contact ou renforce mécaniquement. Le choix de la formulation dépend du support (FR4, métal, plastique, céramique, capteur, dissipateur, boîtier) et des contraintes subies. Mais la formulation ne suffit pas : sur une carte, la précision de dépose — volume, régularité, conditions de polymérisation — conditionne directement la fiabilité finale. S’y ajoute la difficulté de doser des résines chargées, et l’impératif d’intégrer le procédé à une ligne de production en série.
Protéger les composants électroniques
La protection des composants est le cœur des besoins du secteur. Selon le design, elle passe par l'encapsulation totale ou par une protection localisée, parfois précédée d'une préparation de surface — le fait de traiter une surface au plasma améliore l'accroche sur certains supports.
-
![Potting]()

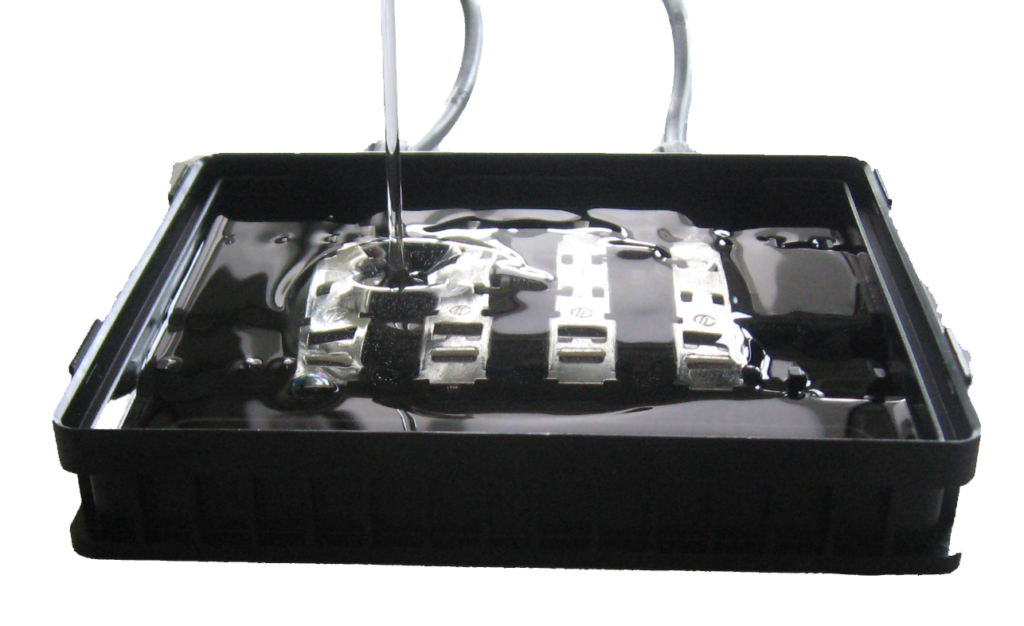

Potting et encapsulation
Le potting de composants électroniques noie les composants dans une résine autonivelante qui les isole et les protège de l’humidité, des vibrations et des chocs — des cartes de puissance aux capteurs et câbles immergés. Pour la fixation et l’enrobage, les colles époxy et les résines époxy bi-composant apportent une forte résistance thermique et mécanique. L’objectif de l’ensemble : protéger les composants électroniques durablement.
-
![Maintenance des systèmes de dosage]()

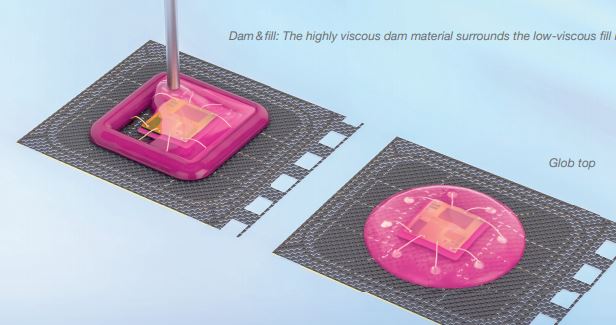

Glob top, dam & fill et enrobage localisé
Pour protéger une puce nue sur son support, les techniques de glob top et dam & fill déposent une résine (souvent époxy) dans une zone maîtrisée et répétable. Ces enrobages jouent aussi un rôle d’inviolabilité dans les domaines bancaire, spatial ou de défense. La résine époxy UV pré-activable permet des temps de cycle très courts, avec une surface sèche après durcissement.
-
![dosage-coating-circuits imprimés]()
Tropicalisation (conformal coating)
Le vernis de tropicalisation forme un film mince (25 à 50 microns) qui protège la carte de l’humidité et des environnements agressifs sans l’encapsuler totalement, avec une bonne adhésion sur le FR4 et une résistance saline. Selon le besoin, les gels silicones et plus largement nos silicones et résines complètent la palette de protection.
Cartes à puce : enrobage de modules et connexions
-
Enrobage des modules par dam & fill UV
La fabrication des modules de cartes à puce fait appel à l’enrobage par dam & fill à durcissement UV, qui répond aux contraintes de résistance mécanique et de tenue à l’humidité tout en s’intégrant aux lignes CMS en moyenne et grande série. Les colles UV photosensibles et les résines époxy UV assurent des temps de cycle courts adaptés à ces volumes.
-
Cartes sans contact (RFID / NFC) et connexions
Les cartes sans contact ajoutent la connexion entre la puce et l’antenne, et le laminage des inlays. Ces étapes réclament une dépose de colle très précise, parfois en déposer une matière sans contact par jetting pour atteindre des zones délicates, avec l’exigence constante de doser un produit avec précision. Notre article sur les colles pour circuits imprimés (PCB) détaille le couple colle + dosage sur carte.
Gestion thermique et étanchéité
-
Dissipation thermique
Les composants de puissance et l’éclairage dégagent de la chaleur qu’il faut évacuer. La colle conductrice thermique assure le transfert vers un dissipateur ou un boîtier, et l’enrobage transparent permet aussi de réaliser un collage transparent pour les LED.
-
Étanchéité des boîtiers (CIPG)
Les boîtiers électroniques exigent une protection contre l’eau et les poussières. Les joints formés in situ (CIPG) permettent de réaliser un joint d’étanchéité durable, à l’aide de silicones et résines adaptées.
Dosage et dépose de précision

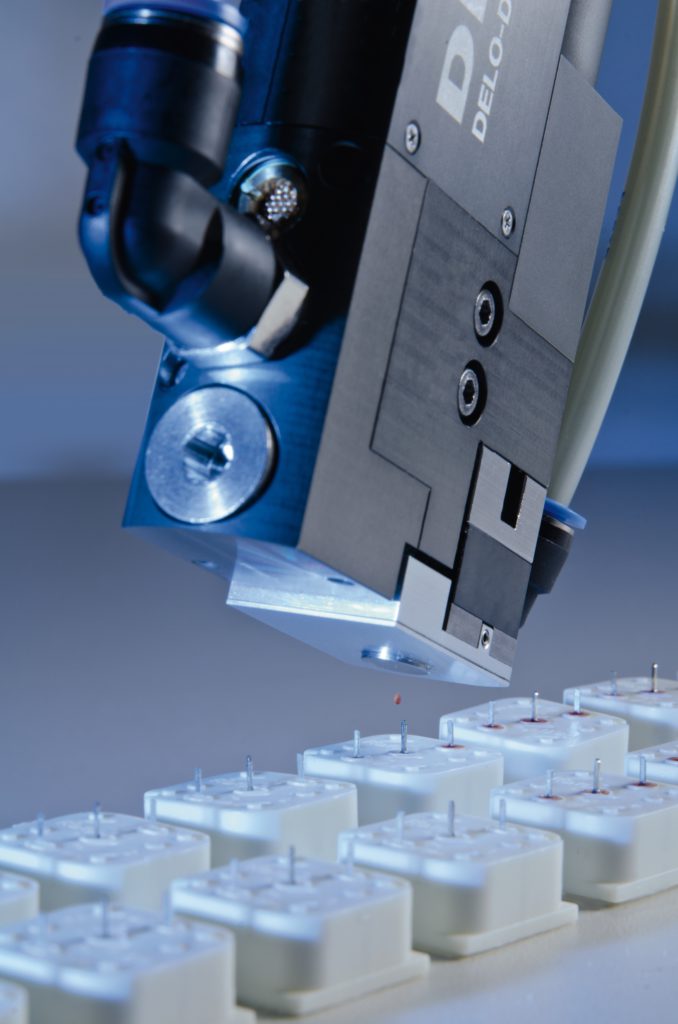

La fiabilité se joue aussi sur la dépose. Syneo met en œuvre des systèmes de dosage couvrant toutes les techniques du secteur : valves jetting pour la dépose sans contact et rapide, micro-dosage pour les plus petits volumes, pompe volumétrique mono-composant et valve de dosage point par point et pompe volumétrique bi-composant pour les résines à mélanger. Les résines de potting sont souvent chargées de particules minérales et conditionnées à froid : savoir doser une matière chargée de façon répétable est déterminant, tout comme la polymérisation par lampes UV. L’ensemble s’intègre sur robots de dosage, avec l’objectif d’industrialiser le dosage. La préparation de surface par traitement de surface plasma complète la chaîne quand l’adhérence l’exige.
Vos applications électronique & cartes à puce
Enrobage de modules (dam & fill UV), cartes sans contact RFID / NFC, inviolabilité.
Potting, tropicalisation (conformal coating), glob top.
Colle conductrice, dissipateurs, modules de puissance.
Protection, étanchéité de boîtiers (CIPG).
Enrobage transparent, protection.
potting de cartes en extérieur.
L'accompagnement Syneo, du produit au procédé
Dans l’électronique, la réussite d’un collage se joue autant sur la formulation que sur son intégration en ligne : Syneo conçoit la solution complète, du choix de la résine jusqu’à la cellule de dépose intégrée à votre process CMS. Nos équipes maîtrisent les contraintes des résines chargées et des très petits volumes, validées dans notre laboratoire d’essais collage & dosage avant la montée en cadence. Nous concevons des systèmes de dosage sur-mesure, assurons la formations au collage et au dosage de vos opérateurs et la maintenance des équipements de dosage pour une production série fiable.
Études de cas
Nos études de cas détaillent, pour un client donné, la problématique de départ, la solution de collage et/ou de dosage mise en œuvre et les résultats obtenus.
Questions fréquentes
Deux grandes voies : le vernis de tropicalisation (conformal coating), un film mince qui protège sans encapsuler, ou le potting, qui noie les composants dans une résine. Le choix dépend du niveau de protection, de la dissipation thermique et des contraintes d’encombrement.
Le glob top dépose une goutte de résine directement sur la puce ; le dam & fill crée d’abord un cordon de retenue (dam) puis remplit l’intérieur (fill), ce qui permet de contrôler précisément la zone protégée. Le choix dépend du design de la carte et des volumes de production.
Le plus souvent par dam & fill à durcissement UV, qui assure une protection mécanique et une tenue à l’humidité tout en s’intégrant à la ligne CMS pour des cadences série. La précision et la répétabilité de la dépose sont déterminantes.
Les résines de potting chargées de particules et conditionnées à froid tendent à se dé-homogénéiser. Des pompes volumétriques adaptées aux produits abrasifs, mono ou bi-composant, garantissent la régularité du dosage dans le temps et la longévité des équipements.
